플랜트 배관 시공 실무: 가스켓(Gasket) 재질별 선정 기준 및 플랜지 페이스 매칭

플랜트 배관망(Piping Network)에서 플랜지(Flange) 조인트의 밀폐를 담당하는 가스켓(Gasket)의 오적용은 유체 누설(Leakage) 및 폭발 사고로 직결되는 치명적인 결함입니다. 가스켓은 설계 온도, 압력, 유체의 화학적 특성(Corrosiveness)에 따라 재질이 결정되며, 체결 시 인가되는 면압(Seating Stress)과 플랜지 페이스(Flange Face)의 면조도(Roughness) 매칭이 시공 품질을 좌우합니다.

1. 개요 및 적용 규격 (Overview & Standards)

가스켓은 플랜지 접촉면 사이의 미세한 가공 요철이나 틈새를 메워 내부 유체의 압력 경계(Pressure Boundary)를 유지하는 부품입니다. 현장에서는 배관 사양서(Piping Material Specification, PMS)를 기준으로 가스켓을 불출하며, 설계 및 시공 시 아래의 국제 규격을 준수해야 합니다.

• ASME B16.20: Metallic Gaskets for Pipe Flanges (Ring-Joint, Spiral-Wound, and Jacketed)
• ASME B16.21: Nonmetallic Flat Gaskets for Pipe Flanges (비금속 평면 가스켓 규격)
• ASME PCC-1: Guidelines for Pressure Boundary Bolted Flange Joint Assembly (볼팅 및 조립 절차 가이드)

2. 사전 준비 및 점검 사항 (Pre-check)

가스켓 삽입 및 볼팅(Bolting) 전, 현장 엔지니어와 배관공(Pipefitter)이 반드시 수행해야 할 ITP(Inspection and Test Plan) 항목입니다.

• 자재 성적서(MTC) 및 가스켓 색상 코드(Color Coding)를 확인하여 충진재(Filler) 및 링 재질이 도면과 일치하는지 대조.
• 플랜지 접촉면(Facing)의 면조도(Roughness) 검사. 가스켓 타입에 맞는 툴 마크(Serrated finish) 형성 및 반경 방향 스크래치(Radial Scratch) 유무 확인.
• 배관 응력(Piping Stress) 최소화를 위해 플랜지 간 평행도(Parallelism) 및 축 정렬(Alignment) 상태를 다이얼 게이지나 틈새 게이지로 측정 (API 686 기준 준수).
• Torque Wrench 또는 Hydraulic Tensioner의 검교정(Calibration) 성적서 유효기한 점검.

3. 단계별 가스켓 적용 기준 (Step-by-Step Procedure)

3.1 비금속 가스켓 (Non-Metallic Gasket)

금속 성분이 배제된 유연한 재질의 가스켓입니다. 낮은 조임 토크로도 밀착력이 확보되나 내온/내압성이 낮아, 주로 주철이나 청동 등 깨지기 쉬운 재질의 FF(Flat Face) 플랜지나 저압 유틸리티 배관에 적용됩니다.

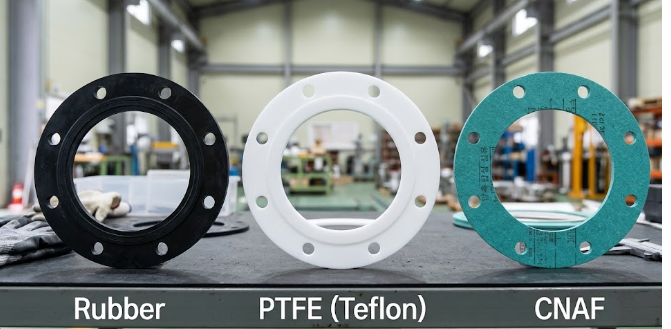

▲ 저압 유틸리티 및 화학 공정에 주로 사용되는 비금속 가스켓 실물 비교 (왼쪽부터 수처리/저압용 고무, 부식 방지용 PTFE 테프론, 범용적인 압축 비석면 섬유 CNAF)



• 고무 (Rubber/Elastomer): NBR, EPDM, Neoprene 등으로 제작되며 수처리 장장이나 저압 공기 배관에 널리 쓰입니다. 유체의 특성에 맞춰 재질(내유성, 내산성 등)을 선택합니다.
• PTFE (Teflon, 테프론): 화학적 내성이 극도로 뛰어나 강산, 강알칼리 등 부식성이 강한 화학(Chemical) 배관 공정에 적용됩니다. 단, 장기적인 압력에 의해 형태가 무너지는 콜드 플로우(Cold Flow) 현상에 주의해야 합니다.
• CNAF (Compressed Non-Asbestos Fiber): 과거 유해 물질인 석면(Asbestos)을 대체하기 위해 개발된 압축 합성 섬유 가스켓입니다. 범용적인 저압 물이나 가스 배관에 무난하게 적용됩니다.



3.2 반금속 가스켓 (Semi-Metallic Gasket)

금속의 내압성(강도)과 비금속의 밀폐성(유연성)을 결합한 가스켓으로, 플랜트 현장에서 가장 광범위하게 사용됩니다. 주로 RF(Raised Face) 플랜지와 매칭됩니다.

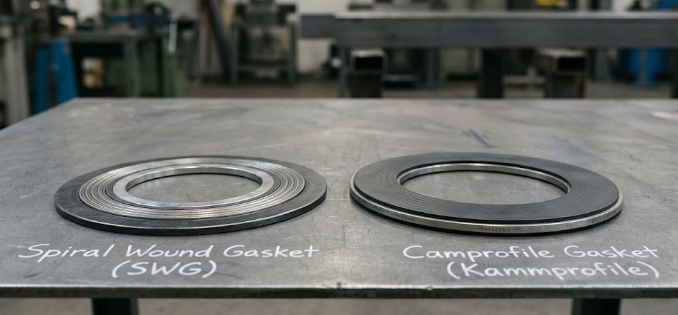

▲ 정유 및 발전 플랜트에 널리 쓰이는 반금속 가스켓 실물 비교 (왼쪽: 우수한 탄성 복원력을 가진 스파이럴 와운드 가스켓[SWG], 오른쪽: 대형 반응기 등에 쓰이는 고하중용 캄프로파일 가스켓)



• 스파이럴 와운드 가스켓 (Spiral Wound Gasket, SWG): V자형 금속 띠(Hoop)와 유연한 충진재(Filler, 주로 흑연이나 PTFE)를 나선형으로 단단히 말아 제작합니다. 온도 및 압력 변동 시 압축과 복원력(Spring-back)이 우수하여 정유/석유화학 플랜트 배관 및 API 610 펌프 노즐에 표준으로 적용됩니다. 외부 링(Centering Ring)은 볼트 사이에서 가스켓 위치를 잡아주고 과압축을 방지하며, 내부 링(Inner Ring)은 고압 유체에 의한 충진재의 버클링(Buckling)을 방지합니다.
• 캄프로파일 가스켓 (Camprofile Gasket): 톱니 모양의 그루브가 파인 두꺼운 금속 코어 양면에 부드러운 흑연 시트를 부착한 구조입니다. SWG 대비 더 높은 하중과 압력을 견디면서도 우수한 씰링 성능을 발휘하여 열교환기(Heat Exchanger)나 대형 반응기 플랜지에 주로 사용됩니다.



3.3 금속 가스켓 (Metallic Gasket)

극한의 고온 및 고압(Class 600 이상) 환경에서 사용하기 위해 순수 금속 재질로만 제작된 가스켓입니다. 특수하게 홈이 가공된 RTJ 플랜지에 체결됩니다.

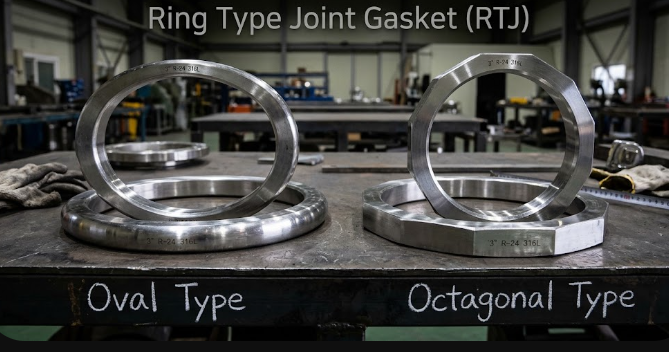

▲ 초고압 및 고온 공정에 사용되는 금속 재질의 링 조인트 가스켓(RTJ) 실물 비교 (왼쪽: 단면이 둥근 타원형[Oval] 링 가스켓, 오른쪽: 단면이 각진 8각형[Octagonal] 링 가스켓)



• 링 조인트 가스켓 (Ring Type Joint, RTJ): 타원형(Oval) 또는 8각형(Octagonal) 단면의 솔리드 메탈 링입니다. 플랜지에 가공된 V자 홈(Groove)에 안착시킨 후 강력한 볼트 하중을 가하면, 가스켓 자체가 미세하게 찌그러지는 소성 변형(Plastic Deformation)을 일으켜 완벽한 Metal-to-Metal 씰링을 구현합니다. 초고압 스팀 라인이나 수소 등 위험 유체에 필수적입니다. 플랜지의 손상을 막기 위해 가스켓 재질의 경도(Hardness)는 반드시 플랜지 모재보다 부드러운(Soft) 재질을 사용해야 합니다.



3.4 가스켓 타입별 설계 스펙 및 시공 데이터 비교

분류	대표 가스켓	매칭 플랜지 면	요구 면조도 (Ra)	적용 환경
비금속 (Non-Metallic)	PTFE, 고무, CNAF	FF (Flat Face)	3.2 ~ 6.3 µm (비교적 거침)	저온/저압, 주철 밸브, 유틸리티
반금속 (Semi-Metallic)	Spiral Wound (SWG)	RF (Raised Face)	3.2 ~ 6.3 µm (Serrated)	중/고온, 중/고압, 프로세스 배관
금속 (Metallic)	Ring Joint (RTJ)	RTJ (Ring Type Joint)	1.6 µm 이하 (매우 정밀)	초고온/초고압, Class 600 이상

4. 현장 트러블슈팅 및 QC 검측 포인트 (Field Tips)

⚠️ Field Check-point

• 가스켓 재사용 절대 금지: 한 번 볼팅 압축 하중을 받아 소성 변형된 가스켓(특히 SWG나 RTJ)은 복원력을 상실합니다. 배관 분해 시 기존 가스켓은 무조건 폐기하고 신품을 적용하는 것이 플랜트 현장의 절대 원칙입니다.
• 볼팅 조임 순서 (Criss-Cross Pattern): 가스켓에 불균일한 압력(Pinching)이 가해지면 편측 파손 및 누설이 발생합니다. 대각선 방향으로 마주보는 볼트를 교차로 조이는 Criss-Cross 방식을 적용하고, 최종 목표 토크치에 도달할 때까지 30%, 60%, 100%로 3단계에 걸쳐 서서히 조임력을 증가시켜야 합니다. (ASME PCC-1 절차)
• RTJ 홈 내부 결함 육안 검사: RTJ 가스켓이 안착되는 플랜지의 그루브(Groove) 면에 가로지르는 스크래치가 있거나 부식(Rust)이 발생해 있다면, 금속 가스켓 특성상 틈새를 메우지 못해 100% 누설(Leak)됩니다. 체결 전 와이어 브러시(비철강)와 세정제로 완벽히 이물질을 제거하고 표면을 점검해야 하는 Hold Point입니다.

배관 가스켓의 선정과 체결은 플랜트 기계 엔지니어가 시운전 단계에서 가장 예민하게 다뤄야 할 공정입니다. 규격화된 플랜지 페이스 면조도 관리와 절차에 입각한 정밀한 토크 체결만이 Zero-Leak 셧다운(Shutdown)과 시스템의 장기적인 신뢰성을 보장합니다.
