플랜트 배관 실무: 플랜지(Flange) 타입별 시공 기준 및 가스켓 매칭 가이드

플랜트 배관망(Piping Network)에서 플랜지(Flange) 조인트는 기기(Pump, Valve 등) 유지보수를 위한 기계적 분리 지점인 동시에 누설(Leak) 리스크가 가장 높은 취약 구간입니다. 조립 공차 불량이나 가스켓(Gasket) 면압 불균형은 시스템 가동 시 고온/고압 유체의 치명적인 분출(Blow-out) 사고로 직결되므로, 철저한 규격 기반의 자재 선정과 정밀한 조립(Tightening) 관리가 수반되어야 합니다.

1. 개요 및 적용 규격 (Overview & Standards)

플랜지는 파이프, 밸브, 회전기기 등을 연결하여 압력 경계(Pressure Boundary)를 형성하는 핵심 부품입니다. 시공 시 재질, 압력 등급(Rating), 페이싱(Facing) 조건이 배관 사양서(PMS) 및 접속 기기의 노즐 데이터와 정확히 일치해야 합니다. 현장에서 요구되는 주요 국제 규격은 다음과 같습니다.

• ASME B16.5 / B16.47: Pipe Flanges and Flanged Fittings (플랜지 치수 및 압력/온도 등급 기준)
• ASME PCC-1: Guidelines for Pressure Boundary Bolted Flange Joint Assembly (볼트 조임 및 조립 절차 가이드)
• API 610: Centrifugal Pumps for Petroleum, Petrochemical and Natural Gas Industries (원심펌프 노즐 플랜지 허용 하중 기준)

2. 사전 준비 및 점검 사항 (Pre-check)

플랜지 조립(Fit-up 및 Bolting) 작업 전, 현장 엔지니어와 QC(Quality Control) 담당자가 확인해야 할 사전 점검 항목입니다.

• 자재 성적서(MTC) 확인을 통해 플랜지 재질(Material), Rating, Heat No.가 도면과 일치하는지 대조합니다.
• 플랜지 접촉면(Facing Finish)의 면조도(Roughness)를 육안 및 촉진으로 검사하여 방사형 스크래치나 찍힘(Dent)이 없는지 확인합니다.
• 조립에 사용될 Torque Wrench 또는 Hydraulic Tensioner의 성적서 및 검교정(Calibration) 유효기간을 점검합니다.
• 배관과 펌프 노즐 간의 축 정렬(Alignment) 상태를 측정하여 배관 응력(Piping Stress)이 기기로 전달되지 않는지 다이얼 게이지로 확인합니다.

3. 단계별 시공 절차 및 분류 기준 (Step-by-Step Procedure)

3.1 형태 및 연결 방식에 따른 분류

플랜지와 배관을 물리적으로 어떻게 접합하느냐에 따라 설계 압력과 피로 강도(Fatigue Strength)가 크게 달라집니다.

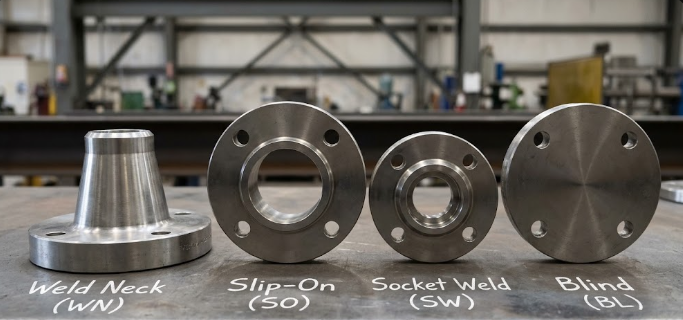

▲ 형태 및 접합 방식별 주요 플랜지(Flange) 실물 비교 (왼쪽부터 고온/고압용 Weld Neck, 중저압 범용 Slip-On, 내부에 배관 안착용 턱이 있는 소경 Socket Weld, 배관 폐쇄용 Blind)

• Weld Neck Flange (WN): 플랜지 끝에 길게 뻗은 목(Hub) 부분이 있어 배관과 맞대기 용접(Butt Welding)을 수행합니다. 파이프에서 플랜지로 응력이 자연스럽게 전이되어 응력 집중이 최소화됩니다. 진동이 심하거나 고온/고압의 가혹한 공정 라인에 가장 확실하고 신뢰도 높은 연결 방식입니다. RT(방사선투과시험) 100% 적용이 가능합니다.
• Slip-On Flange (SO): 배관을 플랜지 내경으로 삽입한 후, 플랜지의 내/외부 양쪽을 필렛 용접(Fillet Weld)하여 접합합니다. WN 대비 시공 정밀도 요구사항이 낮아 설치가 수월하고 단가가 저렴하지만, 구조적 강도가 약 2/3 수준이며 열충격에 취약하여 주로 저압/중압 유틸리티 배관(냉각수, 에어 등)에 적용됩니다.
• Socket Weld Flange (SW): 플랜지 내부에 배관이 걸리는 턱(Socket)이공되어 있어 삽입 후 외부 테두리만 용접합니다. 배관 내부에 틈(Crevice)이 존재하여 부식 유발 물질이 쌓일 우려가 있으므로, 부식성이 없는 유체의 2인치 이하 소형 고압 라인에 제한적으로 사용됩니다. (1.5mm의 수축 여유 Gap 확보 필수)
• Blind Flange (BL): 중앙에 보어(Bore)가 없는 원판 형태입니다. 배관의 끝단(Dead End)을 마감하거나 향후 확장을 대비해 밸브 노즐을 막아둘 때 볼팅 체결합니다. 유체의 정압 및 수격(Water Hammer) 하중을 직접적으로 받으므로 배관 캡(Cap) 대비 더 높은 두께와 강도가 요구됩니다.

3.2 접촉면(Facing) 및 가스켓 매칭 기준

플랜지의 접촉면 형태는 압력을 밀봉(Sealing)하는 가스켓의 종류를 결정하며, Rating에 따라 가공(Machining) 기준이 엄격히 적용됩니다.

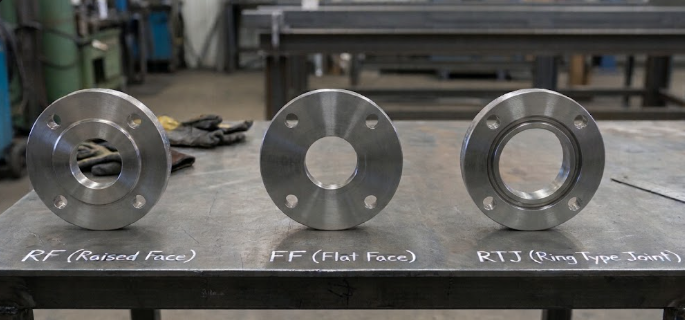

▲ 플랜지 접촉면(Facing) 형태와 전용 가스켓(Gasket) 실물 매칭 (왼쪽부터 표준형인 RF와 스파이럴 가스켓, 취약 재질 파손을 막는 FF와 풀페이스 비금속 가스켓, 고온/고압용 RTJ와 금속 링 조인트 가스켓)

• RF (Raised Face): 볼트 홀 안쪽의 접촉면이 약간 튀어나온 가장 표준적인 형태입니다. 볼트 체결 시 튀어나온 좁은 면적에 하중이 집중되므로 가스켓 밀결성(Seating Stress)이 뛰어납니다. 주로 금속과 비금속이 혼합된 Spiral Wound Gasket(SWG)과 매칭되어 플랜트 공정 배관 전반에 사용됩니다.
• FF (Flat Face): 접촉면 전체가 돌출부 없이 평평한 구조입니다. 볼트 체결 시 플랜지 전체 면으로 힘이 분산됩니다. 주로 주철(Cast Iron)이나 청동과 같이 깨지기 쉬운 재질(Brittle Material)의 펌프나 밸브 노즐에 접합할 때 굽힘 응력(Bending Stress)에 의한 파손을 방지할 목적으로 적용되며, 비금속 재질의 Full Face Gasket을 사용합니다.
• RTJ (Ring Type Joint): 접촉면에 사다리꼴 모양의 깊은 홈(Groove)이 가공되어 있습니다. 이 홈에 연질 금속 재질의 Ring Joint Gasket을 안착시키고 볼트를 강하게 조여, 링 가스켓의 소성 변형(Plastic Deformation)을 통해 완벽한 메탈 투 메탈(Metal-to-Metal) 씰링을 구현합니다. Class 600 이상의 고온/고압 및 수소(Hydrogen) 등 위험 유체 라인에 필수 적용됩니다.

3.3 플랜지 페이스(Face) 및 체결 기준 데이터

Facing 종류	요구 면조도 (Roughness, Ra)	매칭 Gasket 및 주요 관리점
RF (Raised Face)	3.2 ~ 6.3 µm (125 ~ 250 µinch)	Spiral Wound Gasket. 톱니 모양의 툴 마크(Serrated Finish) 필수. 가스켓이 안착되도록 일정한 조도 유지.
FF (Flat Face)	3.2 ~ 6.3 µm (125 ~ 250 µinch)	Full Face Gasket (Non-metallic). 접촉면 단차 및 이물질 부착 여부 철저히 확인.
RTJ (Ring Type Joint)	1.6 µm (63 µinch) 이하	Ring Joint Gasket (Soft Iron, SS 등). Groove 내부 스크래치 결함 발생 시 즉각적인 교체/수정 가공 필요.

4. 현장 트러블슈팅 및 QC 검측 포인트 (Field Tips)

⚠️ Field Check-point

• FF와 RF 플랜지의 혼용 금지: 주철제 펌프나 밸브의 FF 노즐에 강관 배관의 RF 플랜지를 바로 체결해서는 안 됩니다. 튀어나온 RF 면에 의해 볼트 조임 시 FF 플랜지 쪽에 과도한 굽힘 모멘트(Bending Moment)가 작용하여 장비 플랜지가 깨지는(Crack) 사고가 빈번합니다. 이 경우 RF 플랜지를 가공하여 FF로 변경하거나 어댑터 스풀을 적용해야 합니다.
• RTJ 홈(Groove) 육안 검사: RTJ는 금속 가스켓이 홈에 파고들어 밀폐하는 원리입니다. 홈 바닥면이나 측면에 방사형 스크래치(가로지르는 흠집)나 녹(Rust)이 존재하면 아무리 높은 토크로 조여도 무조건 누설됩니다. 조립 전 와이어 브러시(비철금속용)와 클리너로 홈 내부를 완벽히 세척 및 검사해야 합니다.
• Criss-Cross 볼팅 절차 준수: 볼트는 한 번에 100% 토크로 조이는 것이 절대 불가합니다. 대각선 방향(별 모양, Criss-Cross Pattern)으로 교차하며 30% → 60% → 100%의 단계적 토크 업(Torque-up) 절차를 거쳐야 가스켓의 균일한 압착(Seating)을 보장할 수 있습니다.

플랜지 조인트의 신뢰성은 올바른 자재 선정과 체결 절차의 엄격한 현장 이행(Execution)에서 비롯됩니다. 플랜지 페이스의 미세한 스크래치나 단 하나의 볼트 토크 불량도 공장 전체의 셧다운(Shutdown)을 초래할 수 있는 만큼, 엔지니어는 연결 전 과정에서 도면과 ASME 규격에 입각한 엄격한 품질 관리를 고수해야 합니다.
