1. 개요 및 실무적 배경
플랜트 현장에서 기초 콘크리트의 표면 치핑(Chipping) 작업과 앵커볼트(Anchor Bolt)의 위치 및 표고 검측이 성공적으로 완료되면, 본격적으로 장비를 기초 위에 안착시키고 정밀하게 수평과 높이를 맞추는 레벨링(Leveling) 공정으로 진입하게 됩니다. 기계의 베이스플레이트(Baseplate) 하부와 콘크리트 기초 상부 사이의 공간은 최종적으로 무수축 몰탈(Grout)로 채워져 일체화되지만, 그라우팅이 타설되고 완전히 경화되기 전까지 수 톤에서 수십 톤에 달하는 기계의 전체 자중을 지지하고 미세한 높낮이를 조절하는 핵심적인 역할을 수행하는 것이 바로 쐐기(Wedge)와 심 플레이트(Shim Plate)입니다.
현장에서 주니어 엔지니어들이 흔히 간과하는 사실은 심팩(Shim Pack)이나 쐐기의 배치가 단순히 '높이만 맞추는' 임시방편의 작업이 아니라는 점입니다. 심을 잘못 배치하거나 앵커볼트와 이격시켜 설치할 경우, 앵커볼트를 체결하는 과정에서 베이스플레이트의 국부적인 처짐과 비틀림(Twisting)이 발생하게 됩니다. 이는 결국 운전 중 영구적인 진동을 유발하는 소프트 풋(Soft Foot) 현상으로 이어지며, 펌프나 압축기 같은 회전 기계에서는 치명적인 축 정렬(Alignment) 불량을 초래합니다. 또한, 심팩이 너무 넓거나 불규칙하게 배치되면 그라우트재가 흐르는 경로를 방해하여 하부에 에어 포켓(Air Pocket)을 형성하고, 장기적으로는 기계 하중을 지지하지 못해 기초 파손으로 이어질 수 있으므로 고도의 전문적인 설계 기준이 요구됩니다.
2. 핵심 원리 및 규격 체계
심 플레이트와 쐐기의 기계적 메커니즘 및 API 686 설계 기준

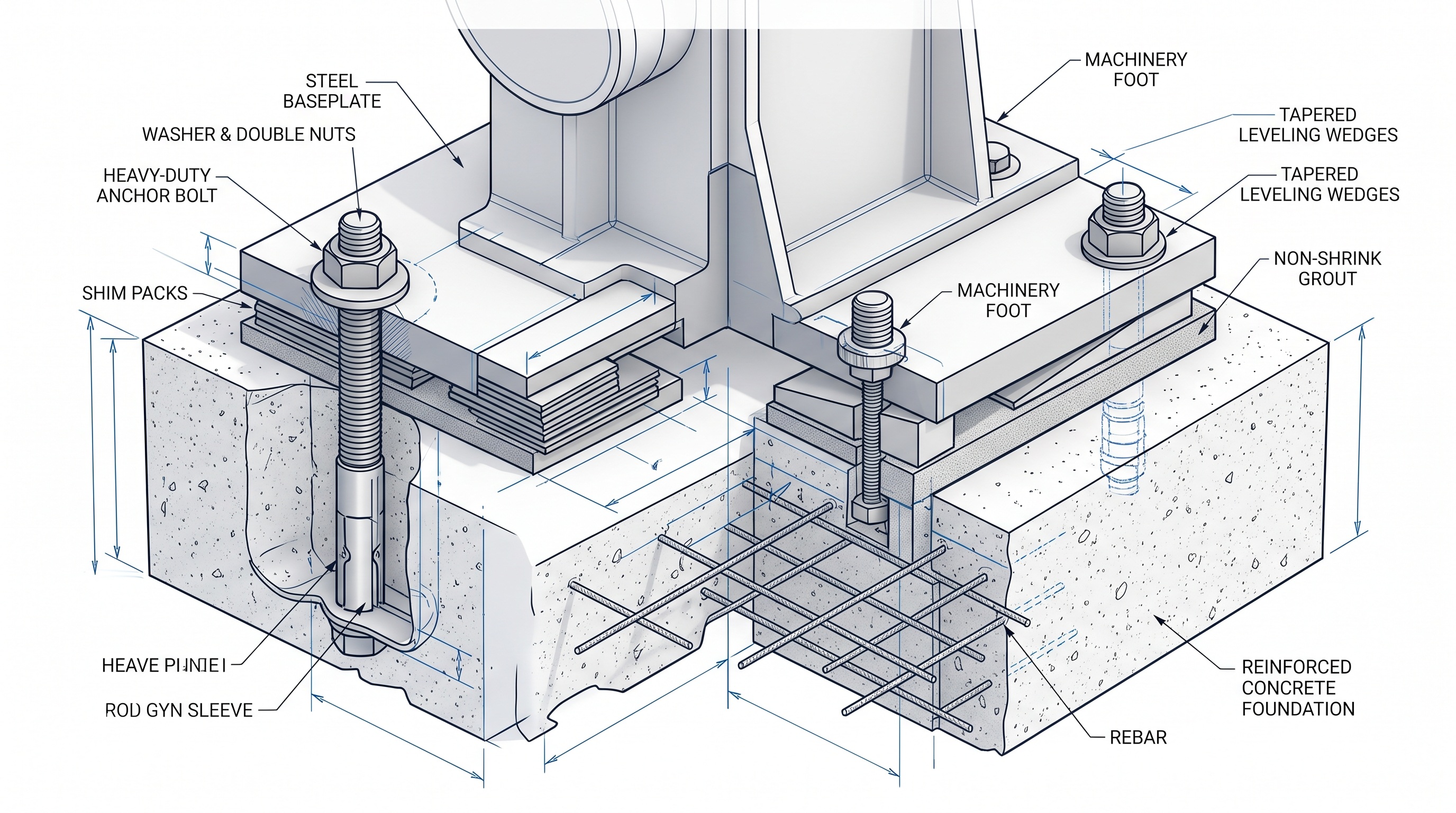

현장에서는 기계의 특성과 프로젝트 사양서에 따라 평심(Flat Shim)과 테이퍼 형상의 쐐기(Wedge)를 선택적으로 사용합니다. 특히 석유화학 및 중화학 플랜트의 회전기계 설치 시 글로벌 표준으로 사용되는 API RP 686 (Recommended Practice for Machinery Installation and Installation Design) 규격에서는 쐐기(Wedge)의 단독 사용을 엄격히 지양하고 있습니다. 쐐기는 경사면을 이용해 무단계로 미세 조절이 가능하다는 장점이 있지만, 진동이 발생하는 회전기계 하부에 영구적으로 남겨둘 경우 경사면의 슬립(Slip)으로 인해 풀림 위험이 존재하며, 면접촉이 아닌 점접촉이나 선접촉에 가까워 응력 집중을 유발하기 때문입니다. 따라서 신뢰성이 요구되는 중요 설비에는 정밀하게 기계 가공된 직사각형 평심(Rectangular Flat Shim Packs)이나, 베이스플레이트에 내장된 정밀 스크루 잭(Jacking Screw)을 사용하는 것이 실무적인 원칙입니다.
| 구분 | 특징 및 규격적 특성 | 현장 실무 적용 팁 및 주의사항 |
|---|---|---|
| 심 플레이트 (Flat Shim Pack) | 일정한 두께를 가진 사각 철판을 여러 장 적층하여 두께를 가감하는 방식으로 단계적 레벨링을 수행합니다. | 기초와의 접촉 면적이 넓어 앵커볼트 체결 시 하중 분산이 우수합니다. 그라우트 타설 후 영구 매립(Left-in-place)하는 것이 일반적입니다. |
| 쐐기 (Taper Wedge) | 경사(Taper)를 가진 한 쌍의 쐐기를 겹쳐 상대 이동을 통해 무단계 연속(Continuous) 미세 조절을 수행합니다. | 볼트 조임 시 밀림 현상이 발생할 수 있어 API 686에서는 사용을 제한합니다. 불가피하게 사용 시 그라우팅 경화 후 반드시 제거해야 합니다. |
| 잭 스크루 (Jacking Screw) | 베이스플레이트에 탭 가공된 볼트를 회전시켜 기계 전체를 수직 상승/하강시키는 일체형 레벨링 장치입니다. | 볼트 끝단이 닿는 콘크리트 바닥에 작은 원형 스틸 패드(Puck)를 반드시 깔아야 콘크리트 패임 현상을 방지할 수 있습니다. |
심 플레이트의 재질은 일반적인 경우 탄소강(SS275 또는 SS400)을 사용하나, 부식성 환경이나 해양 플랜트에서는 스테인리스강(SUS304/SUS316)을 적용해야 합니다. 또한 심 플레이트의 크기는 최소 100mm × 100mm 이상을 사용하여, 단위 면적당 기초 콘크리트의 허용 지압 강도를 초과하지 않도록 충분한 지지 면적을 확보하는 것이 매우 중요합니다.
3. 현장 시공 및 정비 트러블슈팅
도면 검토나 자재 검수 시 주니어 엔지니어들이 가장 자주 범하는 실수는 심팩의 '적층 매수'와 '배치 위치'를 통제하지 못하는 것입니다. 현장에서 레벨을 맞추다 보면 1mm, 2mm 두께의 얇은 심 플레이트를 10장씩 겹쳐서 사용하는 경우가 종종 발생합니다. 이렇게 심 매수가 과도하게 많아지면 얇은 철판 사이의 미세한 틈새들로 인해 마치 스프링처럼 탄성을 가지게 되는 일명 '스펀지 현상(Spring Effect)'이 발생합니다. 이 상태에서 앵커볼트를 조이면 설정된 토크 값에 도달하더라도 실제로는 심팩이 압축되는 데 힘이 소모되어 베이스플레이트가 제대로 고정되지 않으며, 운전 중 진동에 의해 볼트가 헐거워지는 대형 사고로 직결됩니다. 따라서 실무에서는 한 위치당 심 플레이트의 적층 매수를 최대 4~5장 이내로 엄격하게 제한해야 합니다. 가장 두꺼운 플레이트(통상 10mm~20mm 이상)를 최하부에 놓고, 상부에 미세 조정용 얇은 심(1~3mm)을 2~3장만 덧대는 방식이 정석입니다.
또 다른 빈번한 실수는 심팩을 앵커볼트에서 멀리 떨어진 곳에 배치하는 것입니다. 심팩과 웨지는 기계의 하중을 균등하게 지지하고, 앵커볼트 체결 시 휨 모멘트(Bending Moment)가 발생하지 않도록 모든 앵커볼트의 양옆(최대 25~50mm 이내)에 바짝 붙여 배치하는 것이 최우선 원칙입니다. 만약 심팩이 앵커볼트에서 멀어지면, 볼트를 강하게 조일 때 지지점이 없는 베이스플레이트 플랜지가 휘어지게 되며, 이는 기계 상부의 케이싱 변형을 유발하여 펌프 임펠러와 케이싱 내부가 마찰하는 치명적인 고장을 유발할 수 있습니다. 스팬(Span) 간격이 넓은 대형 장비의 경우, 앵커볼트 사이의 중간 지점이나 모터, 펌프가 장착되는 집중 하중 부위(Mounting Pad 직하부)에도 보조 심팩을 400mm ~ 600mm 간격으로 추가 배치하여 베이스플레이트의 중간 처짐을 방지해야 합니다.
4. 엔지니어 필수 검수 체크리스트
기계 설치 후 그라우팅을 타설하기 전, 발주처나 제3자 검사관(Third-party Inspector)이 현장에 방문하여 확인하는 주요 마일스톤(Milestone) 검수 포인트는 다음과 같습니다. 시공 엔지니어는 검사관 입회 전 아래 항목들을 반드시 사전 점검해야 합니다.
- 자재 및 적층 검수: 심 플레이트의 표면에 버(Burr), 녹, 기름때가 완벽히 제거되었는지 확인하고, 한 포인트당 심 적층 매수가 규정(최대 4~5장)을 초과하지 않았는지 도면과 대조하여 실측합니다.
- 시공 전 위치 및 간섭 확인: 심팩이 앵커볼트 직하부 50mm 이내에 밀착 배치되었는지 확인합니다. 또한, 심팩이 너무 넓거나 연속적으로 배치되어 향후 타설될 유동성 그라우트의 흐름 경로나 배기(Air Vent) 경로를 가로막고 있지 않은지 간섭 여부를 체크합니다.
- 접촉 면적 및 틈새 검사: 베이스플레이트 하면과 최상단 심 플레이트 사이에 들뜸이 없는지 확인합니다. 앵커볼트 1차 조임 상태에서 0.05mm 두께의 필러 게이지(Feeler Gauge)가 틈새로 진입하지 않아야 완벽히 밀착된 것으로 판정합니다.
- 유효 그라우트 공간 확보: 베이스플레이트 하단과 치핑된 콘크리트 상면 사이에 최소 25mm에서 최대 50mm 수준의 그라우트 타설 공간(Clearance)이 적절히 확보되었는지 캘리퍼스나 자를 이용하여 전 구간을 검측합니다.
5. 실무 적용 요약
플랜트 기계 설비의 레벨링에 사용되는 심 플레이트와 쐐기는 단순하게 기계의 높이를 조절하는 소모성 자재가 아니라, 영구적인 무수축 그라우트가 타설되고 경화되기 전까지 수십 톤의 기계 하중과 구조적 강성을 책임지는 임시 교각과도 같습니다. 설계 토크로 앵커볼트를 체결할 때 발생하는 휨 모멘트를 억제하기 위해서는 반드시 앵커볼트 양측에 근접하여 심을 배치해야 하며, 스펀지 현상을 막기 위해 최소한의 매수만 적층하는 것이 핵심입니다. 이러한 심팩 조립 및 배치 기준을 엄격히 준수하는 것만이 향후 축 정렬(얼라인먼트) 작업의 오차를 줄이고, 치명적인 시운전 단계의 진동 문제를 사전에 완벽히 차단하는 가장 확실한 엔지니어링 접근법임을 명심하시기 바랍니다.
