OH, BB, VS 펌프의 종류별 특징과 현장 실무 적용 노하우

안녕하십니까, 15년 차 시니어 플랜트 기계 엔지니어입니다. 정유, 석유화학, 발전 플랜트에서 유체의 심장 역할을 하는 핵심 회전 기계가 바로 펌프입니다. 그중에서도 고온, 고압, 그리고 가혹한 운전 조건이 요구되는 현장에서는 미국석유협회 규격인 API 610 규격의 원심 펌프가 절대적인 표준으로 자리 잡고 있습니다. 설계 도면을 검토하거나 현장 시공 및 유지보수를 수행하다 보면, 펌프의 형태와 지지 방식에 따라 OH (Overhung), BB (Between Bearings), VS (Vertically Suspended) 타입으로 명확히 구분하여 적용하는 것을 볼 수 있습니다.

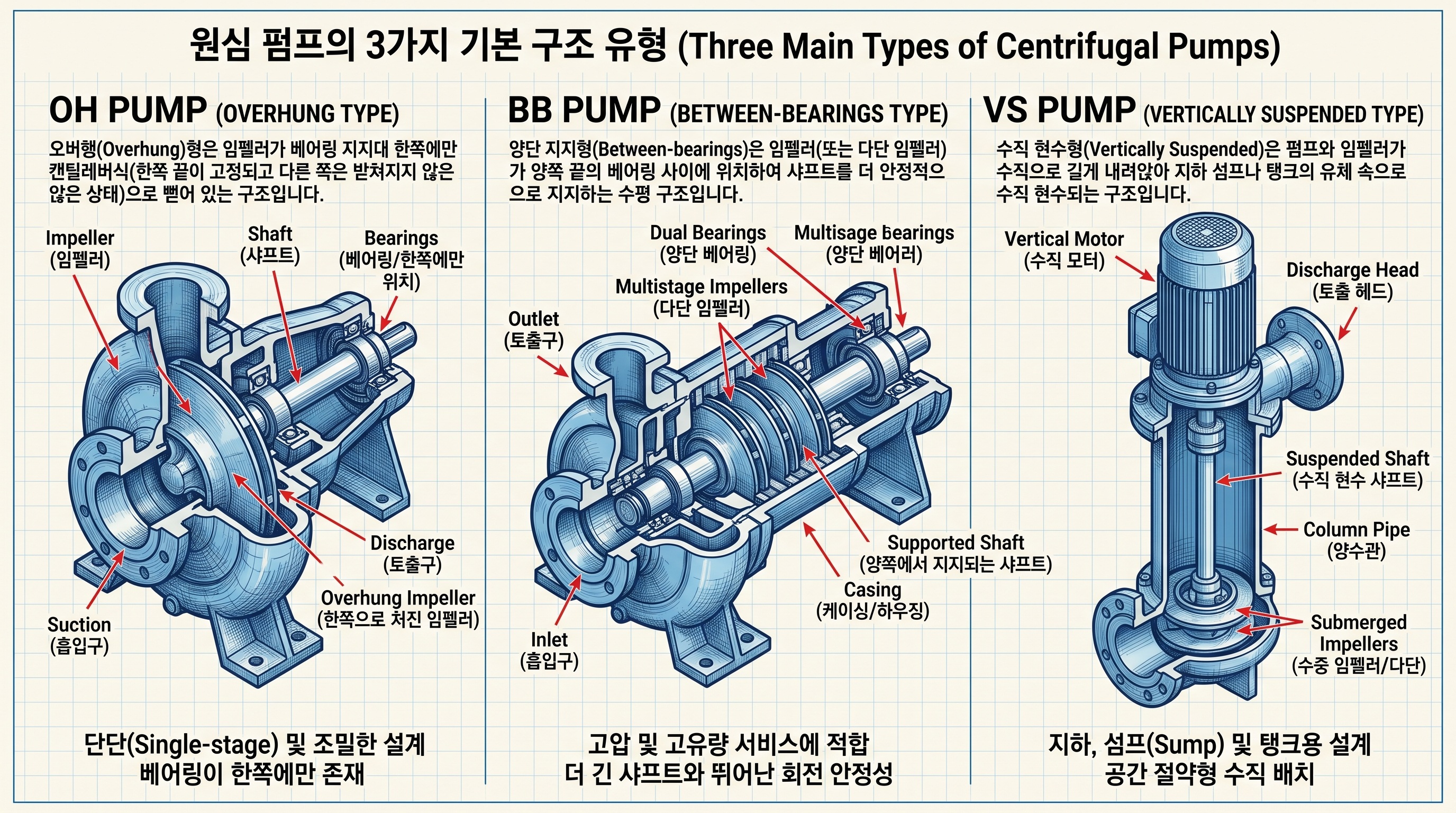

플랜트 현장에서 주로 사용되는 API 610 규격의 펌프 타입별 아이소메트릭 컷어웨이 뷰

오늘은 사전적인 정의나 단순한 카탈로그 스펙을 넘어, 실제 플랜트 현장에서 각 펌프를 왜 해당 구역에 배치하는지, 시공 및 정비 과정에서 주의해야 할 실무적인 포인트는 무엇인지를 심도 있게 다루어 보겠습니다. 주니어 엔지니어분들이 배관 설계와 간섭을 검토할 때나 자재 검수(Material Inspection)를 진행할 때 반드시 확인해야 할 노하우를 함께 정리해 드리겠습니다.

1. OH Pump (Overhung Type) : 효율적인 유지보수와 범용성의 핵심

OH 펌프는 임펠러(회전차)가 베어링의 한쪽 끝에 돌출되어 매달려 있는 오버행(Overhung) 구조를 가집니다. 축의 한쪽에만 베어링 하우징이 위치하므로 구조가 비교적 단순하며, 플랜트 현장에서 가장 흔하게 볼 수 있는 펌프 형태입니다. 특히 OH2 펌프(Centerline mounted)는 펌프 케이싱이 중심선에 지지되어 고온 유체를 이송할 때 열팽창에 의한 축 틀어짐을 방지하는 탁월한 설계로 정유 공정의 표준으로 불립니다.

• 현장 실무 적용 이유: 구조가 직관적이고 커플링(Spacer Coupling)만 분리하면 모터와 배관을 해체하지 않고도 펌프 내부 회전체(Rotor)를 후방으로 빼낼 수 있는 'Back Pull-out' 설계가 적용되어 있습니다. 이는 공장 가동 정지(Turnaround) 기간 동안 정비 시간을 획기적으로 단축시키는 결정적인 이유가 됩니다.
• 주니어 엔지니어의 잦은 실수: 메카니컬 씰(Mechanical Seal) 플러싱 배관(API Plan) 검토를 누락하는 경우가 많습니다. 특히 고온이나 이물질이 포함된 유체를 다룰 때 씰의 냉각과 윤활을 위한 보조 배관이 펌프 주변에 복잡하게 얽히게 되는데, 이 배관들이 현장 통행로를 간섭하거나 진동에 취약하게 설치되는 설계 오류를 도면 단계에서 자주 놓칩니다.
• 현장 검사관(Inspector) 체크포인트: 현장 검수 시 베어링 하우징의 냉각 재킷(Cooling Jacket) 라인과 윤활유 레벨(Oil Flinger) 상태를 가장 먼저 점검합니다. 또한, 배관이 연결될 때 펌프 노즐에 과도한 응력(Pipe Strain)이 가해지지 않도록, 배관 연결 전후의 다이얼 게이지 변위량을 엄격하게 측정합니다.

2. BB Pump (Between Bearings Type) : 고압 및 대용량 운전의 든든한 축

BB 펌프는 이름 그대로 임펠러를 지지하는 축의 양쪽 끝을 베어링이 지탱하는 구조입니다. OH 펌프가 한쪽으로 하중을 받는 구조라면, BB 펌프는 양쪽에서 단단하게 축을 잡아주기 때문에 고압, 대용량, 다단(Multi-stage) 펌프 설계에 필수적입니다. 보일러 급수 펌프(BFP), 원유 수출용 송출 펌프 등 극한의 조건에서 주로 사용되며 케이싱 분할 방식에 따라 축방향 분할(BB1, BB3)과 반경방향 분할(BB2, BB5 Barrel type)로 나뉩니다.

• 현장 실무 적용 이유: 수백 bar에 달하는 토출 압력을 견디기 위해서는 임펠러가 여러 개 직렬로 배치되어야 합니다. 이때 축이 길어지면서 발생하는 축의 휨(Deflection) 현상을 양단 베어링이 완벽하게 제어하여 회전체의 동역학적 안정성을 극대화하기 위해 적용합니다. 특히 이중 케이싱 구조인 BB5 펌프는 외부 통(Barrel)이 초고압을 견디며 내부 카트리지만 교체할 수 있어 가동 신뢰성이 압도적으로 높습니다.
• 엔지니어의 잦은 실수: 고온 유체를 취급하는 다단 펌프의 경우, 펌프 가동 전 서서히 온도를 올려 열팽창을 유도하는 워밍 라인(Warming Line) 설계를 간과하는 실수가 빈번합니다. 워밍업 없이 고온 유체가 갑자기 유입되면 긴 축이 열 변형으로 휘어지면서 심각한 소음과 씰 파손, 심지어 케이싱 내부 접촉(Rubbing) 사고가 발생합니다.
• 현장 검사관(Inspector) 체크포인트: BB 펌프의 핵심은 열팽창에 대비한 센터라인 지지대(Centerline Mount)의 핀 틈새(Clearance) 및 슬라이딩 키(Sliding Key) 작동 여부입니다. 열팽창 시 펌프가 정해진 축 방향으로만 자연스럽게 늘어나야 하므로, 베이스 플레이트(Baseplate) 주변의 구속 조건과 그라우팅(Grouting) 충전 상태를 아주 깐깐하게 검수합니다.

3. VS Pump (Vertically Suspended Type) : 부족한 흡입 수두(NPSHa)의 구원자

VS 펌프는 모터와 토출 노즐이 지상에 위치하고, 긴 축을 따라 펌프의 임펠러 본체가 지하 탱크나 핏(Pit) 내부로 깊숙이 잠겨 있는 수직 하향식 구조입니다. 해수 취수장(Seawater Intake), 집수정(Sump), 또는 유체의 온도가 너무 높아 기화되기 쉬운 조건(Condensate Extraction) 등에서 주로 채택됩니다.

• 현장 실무 적용 이유: 펌프가 정상적으로 유체를 빨아들이기 위해서는 '유효 흡입 수두(NPSHa)'가 펌프의 '필요 흡입 수두(NPSHr)'보다 충분히 높아야 기포가 파열되는 캐비테이션(Cavitation)을 막을 수 있습니다. VS 펌프(특히 VS6 캔 타입)는 임펠러를 지하 깊은 곳에 배치함으로써 물리적인 수두 압력을 강제로 높여 캐비테이션을 완벽하게 예방할 수 있는 최고의 솔루션입니다.
• 엔지니어의 잦은 실수: 펌프의 임펠러가 수면에 잠겨야 하는 최소 잠수 깊이(Minimum Submergence)를 계산할 때 와류(Vortex) 발생 가능성을 제대로 고려하지 못하는 경우가 많습니다. 흡입구 수위가 너무 낮으면 표면의 공기가 회오리치며 펌프 내부로 유입되어 엄청난 진동과 성능 저하를 유발하게 됩니다.
• 현장 검사관(Inspector) 체크포인트: VS 펌프는 축이 매우 길기 때문에 진동 억제가 생명입니다. 샤프트를 지지하는 라인 베어링(Line Bearing)의 윤활 방식(자체 유체 윤활 또는 외부 청수 윤활)이 제대로 시공되었는지 확인합니다. 또한, 모터 스러스트 베어링(Thrust Bearing)이 긴 축과 임펠러의 엄청난 수직 하중(무게 + 유체 추력)을 견딜 수 있도록 축 정렬(Alignment) 마진이 도면과 일치하는지 정밀 타겟을 이용해 계측합니다.

4. 실무 비교 요약 및 시공 시 공통 핵심 관리 포인트

각 펌프의 특성을 현장 관점에서 요약하자면 아래의 표와 같습니다. 배관 및 기계 설계 단계에서 이러한 특성을 복합적으로 고려하여 P&ID 및 Equipment Data Sheet를 확정하게 됩니다.

구분	OH Pump (Overhung)	BB Pump (Between Bearings)	VS Pump (Vertically Suspended)
구조적 특징	외팔보 형태 베어링 지지	양단 베어링 지지, 다단 구조	수직 하향, 유체 내 잠수형
주요 적용처	일반 프로세스 액체 이송, 정유 공정	고압 보일러 급수, 원유 수송	낮은 NPSHa 구역, 해수 취수 펌프
유지보수 난이도	가장 낮음 (Back Pull-out 가능)	다소 높음 (정밀한 얼라인먼트 필요)	매우 높음 (크레인 이용 전체 인양 필수)

시공과 시운전을 수행하며 느낀 가장 중요한 공통 관리 포인트는 바로 기초 패드(Foundation Pad) 작업과 배관 응력(Pipe Strain) 제거입니다. 펌프 자체를 아무리 좋은 API 610 규격품으로 구매하더라도, 베이스 플레이트 하부의 무수축 에폭시 그라우팅(Epoxy Grouting)에 기포나 빈 공간(Void)이 생기면 장기적으로 고주파 진동을 유발하여 메카니컬 씰 수명을 단축시킵니다. 또한 배관을 펌프 노즐에 플랜지 볼트로 결합할 때, 억지로 당겨서 체결하게 되면 그 하중이 펌프 축을 휘게 만들어 베어링 온도를 급격히 상승시킵니다. 배관 플랜지와 펌프 노즐 사이의 틈새가 자유 상태에서 평행을 이루는지 다이얼 게이지로 확인하는 것이 시니어와 주니어를 가르는 실무적인 차이점입니다.

앞으로도 플랜트 기계 실무 노트에서는 단순한 이론을 넘어, 현장에서 부딪히며 터득한 진짜 엔지니어링 기술과 트러블슈팅 사례를 깊이 있게 공유하겠습니다. 안전하고 완벽한 시공을 위해 오늘도 현장에서 구슬땀을 흘리시는 모든 엔지니어분들을 응원합니다.
