API 682 기반 원심펌프 Mechanical Seal 종류 및 적용 실무 가이드

회전기계에서 Mechanical Seal의 선정 및 관리는 플랜트 안전과 직결됩니다. 부적절한 Seal Type 선정이나 Piping Plan 적용은 유체 누설로 인한 화재, 폭발 및 베어링 소손 등 치명적인 결함을 유발합니다. 공정 유체의 특성(독성, 온도, 압력, 마모성)에 따른 API 규격 기반의 Seal 적용 기준을 명확히 이해하고 현장에 적용해야 합니다.

1. 개요 및 적용 규격 (Overview & Standards)

원심펌프 및 로터리 펌프의 축 밀봉 장치인 Mechanical Seal은 API 682 (ISO 21049) 규격을 기본으로 설계 및 제작됩니다. 이 규격은 펌프의 구경, 운전 온도 및 압력 조건에 따라 Category 1, 2, 3으로 분류하며, 밀봉 방식(Type)과 배열(Arrangement)에 따라 구조를 세분화하여 공정 조건에 맞는 최적의 Seal을 선정하도록 규정합니다.

2. 사전 준비 및 점검 사항 (Pre-check)

Mechanical Seal 설치 및 교체 전, 다음의 엔지니어링 데이터와 물리적 치수를 반드시 확인해야 합니다.

• 유체 특성 확인: 공정 유체의 비중, 증기압(Vapor Pressure), 독성, 고형물(Slurry) 함유 여부 검토
• Seal Flush Plan 점검: P&ID 및 Seal 도면을 대조하여 API Piping Plan (Plan 11, 52, 53A 등) 구성품 상태 확인
• 축 구동부 허용 공차 측정: Shaft Runout(축 흔들림), Deflection(축 처짐), Stuffing Box 직각도 측정 (Dial Gauge 활용)
• 자재 상태: Seal Face (Carbon, SiC, TC) 스크래치 여부 및 O-ring (Elastomer) 재질 적합성 확인

3. Mechanical Seal의 주요 종류 및 적용 용도

API 682 규격에 따라 구동 방식(Type)과 배열(Arrangement)에 따라 구분됩니다.

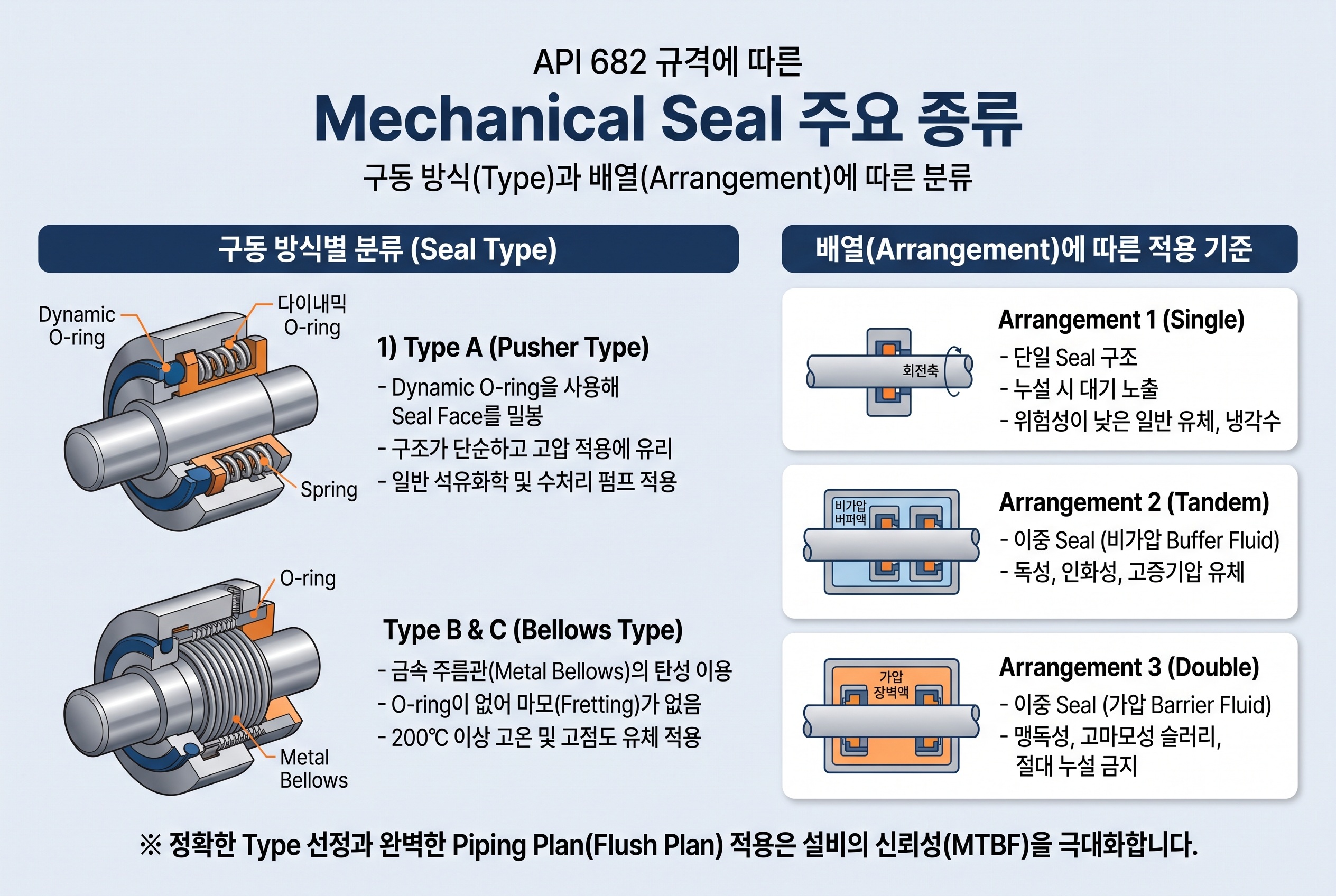

API 682 규격 기반 Mechanical Seal의 주요 구동 방식(Type A, B, C) 및 배열(Arrangement 1, 2, 3)별 구조와 특징 요약

Type A (Pusher Type)

Dynamic O-ring을 사용하여 Seal Face를 밀착시키는 가장 일반적인 구조입니다. 구조가 단순하고 고압 적용에 유리하지만, O-ring이 축이나 슬리브를 따라 이동하므로 마모(Fretting)가 발생할 수 있습니다. 일반적인 석유화학 공정이나 수처리 펌프에 널리 사용됩니다.

Type B & C (Non-pusher / Bellows Type)

O-ring 대신 금속 주름관(Metal Bellows)의 탄성을 이용하여 Seal Face를 밀착시킵니다. O-ring 이동으로 인한 Fretting이 없으며 고온 환경에 강합니다. Type B는 일반 Edge-welded Bellows, Type C는 고온용(High Temperature) Bellows를 의미하며, 주로 200℃ 이상의 고온 유체나 아스팔트, 고점도 유체에 적용됩니다.

배열(Arrangement)에 따른 적용 기준

구분 (Arrangement)	구조 및 특징	적용 유체 및 용도	관련 API Plan
Arrangement 1 (Single)	단일 Seal 구조. 누설시 대기로 직접 노출	위험성이 낮은 일반 유체, Cooling Water	Plan 11, 21, 23, 31
Arrangement 2 (Tandem)	이중 Seal 구조 (Unpressurized Buffer Fluid 사용)	독성, 인화성 유체, 증기압이 높은 유체	Plan 52, 72, 75, 76
Arrangement 3 (Double)	이중 Seal 구조 (Pressurized Barrier Fluid 사용)	맹독성, 고마모성 슬러리, 절대 누설 금지 유체	Plan 53A/B/C, 54

4. 현장 트러블슈팅 및 QC 검측 포인트 (Field Tips)

⚠️ Field Check-point

1. Shaft Runout 및 직각도: Mechanical Seal 수명의 핵심은 축의 정렬 상태입니다. 조립 전 API 610 기준에 따라 Shaft Runout은 0.05mm(0.002 inch) 이내, Seal Chamber Face Squareness(직각도)는 축 회전당 0.0125mm 이내로 관리해야 합니다.
2. Venting(공기 빼기): 시동 전 Casing과 Seal Chamber 내부의 Air를 완전히 제거(Venting)해야 합니다. Dry Running은 Seal Face 파손의 가장 흔한 원인입니다.
3. Barrier/Buffer Fluid 설정 압력: Arrangement 3의 경우 Barrier Fluid 압력이 펌프의 Seal Chamber 압력보다 항상 1.4~2.8 bar (20~40 psi) 높게 유지되는지 Pressure Transmitter(PT)로 수시 모니터링해야 합니다.

Mechanical Seal은 원심펌프 운전 신뢰성(Reliability)을 좌우하는 핵심 부품입니다. 유체 특성과 운전 조건에 부합하는 정확한 Type 선정과 완벽한 Flush Plan 구성, 그리고 정밀한 축 정렬 시공만이 설비의 MTBF(평균 무고장 시간)를 극대화할 수 있습니다.
